LAB7 - QXXLF

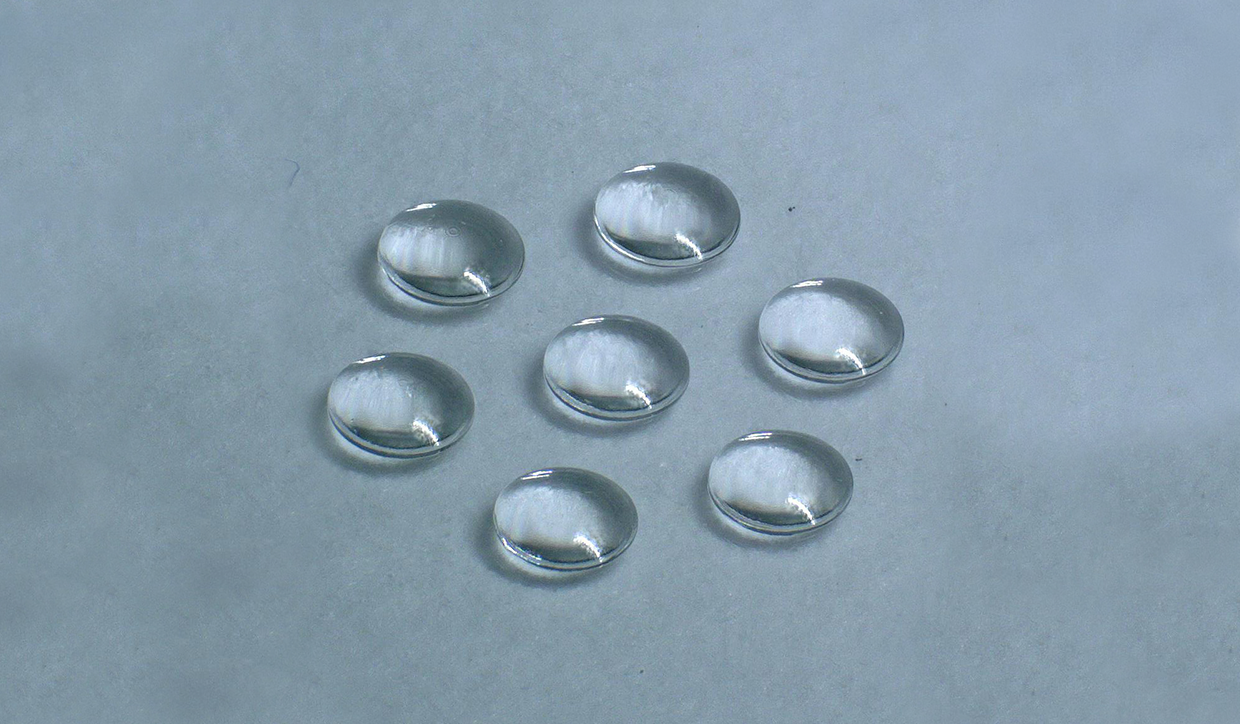

In den Automobilen der Zukunft wird eine Vielzahl unterschiedlicher Sensoren zum Einsatz kommen. Im Rahmen des ICM-Projekts SdManu1 wurde gezeigt, wie komplexe Linsen für optische Sensoren kostengünstig hergestellt werden können. Dazu wurde mit einem 3D-Drucker eine dünne, asphärische Oberfläche auf eine kommerziell erhältliche Halbkugellinse aus Glas gedruckt. Das erhöht die optische Qualität deutlich und reduziert gleichzeitig die Druckdauer und somit den Kostenfaktor.

Um das Bedrucken größerer Linsen zu ermöglichen und die Druckdauer weiter zu reduzieren, soll das Extra Large Feature Print Set der Firma Nanoscribe zum Einsatz kommen. Hierbei wird ein 5x-Objektiv mit einem Schreibfelddurchmesser von 3,2 mm in Kombination mit einem neuen, schnell polymerisierenden Material genutzt.

Vorteile

• Das größere Schreibfeld ermöglicht die Fertigung von Optiken mit einem einzigen Druckvorgang, ohne die Aufteilung in kleinere Druckeinheiten (Stitching).
• Stitching-Nähte, die die optische Qualität verringern, können so vermieden werden.
• Der Druck auf größere Linsenrohlinge eröffnet neue Möglichkeiten für die Kombination mit weiteren optischen Elementen.
• Hochpräzise Fertigung von Objekten auf der Millimeter- bis Zentimeter-Skala hat großes Potential für vielfältige Anwendungsfelder, auch abseits der Optik.
